Klient: Firma z branży EMS (Electronics Manufacturing Services)
Cel: Zaprojektowanie i wykonanie narzędzia specjalnego (tooling) do szybkiego i precyzyjnego przykręcania dystansów sześciokątnych oraz złączy wielopinowych do płytek PCB.
Wyzwania
- Obsługa bardzo małych elementów: Dystanse sześciokątne wymagają precyzyjnego ustawienia i przykręcenia, co przy ich niewielkim rozmiarze stanowiło wyzwanie dla procesu montażowego.
- Szybkość procesu: Klient potrzebował rozwiązania umożliwiającego szybkie przykręcanie elementów w celu zwiększenia wydajności produkcji.
- Zgodność z normami ESD: Narzędzie musiało spełniać wymagania ochrony przed wyładowaniami elektrostatycznymi (ESD), aby zapewnić bezpieczeństwo delikatnych komponentów elektronicznych.
Rozwiązanie

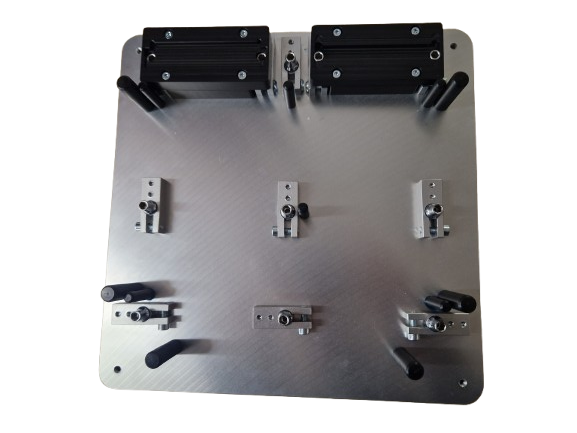

Stworzyliśmy narzędzie specjalne (tooling), które umożliwia szybki i precyzyjny montaż dystansów sześciokątnych oraz złączy wielopinowych na płytkach PCB. Kluczowe cechy narzędzia to:
1. Precyzyjne gniazda dla dystansów i nakrętek
- Jako gniazda nakrętek zastosowaliśmy klucze nasadkowe, co pozwala na pewne i stabilne ustawienie dystansów sześciokątnych oraz ich szybkie przykręcanie.
- Operator umieszcza nakrętki i dystanse w wyznaczonych miejscach, a narzędzie zapewnia ich właściwe pozycjonowanie.
2. ESD bezpieczna konstrukcja
- Narzędzie zostało wykonane zgodnie z normami ochrony ESD:
- Kołki pozycjonujące wykonaliśmy z POM ESD, zapewniającego wytrzymałość mechaniczną i bezpieczeństwo elektrostatyczne.
- Podstawę narzędzia wykonano z anodowanego aluminium, które zapewnia stabilność i trwałość konstrukcji.
3. Ergonomiczny proces montażu
- Operator wkłada komponenty do narzędzia, a następnie przykręca je za pomocą śrub. Po zakończeniu operacji produkt jest łatwy do wyjęcia, co pozwala na szybkie przejście do kolejnego cyklu.
4. Modułowość i trwałość
- Konstrukcja narzędzia pozwala na jego łatwą modyfikację w przyszłości, co umożliwia dostosowanie do innych typów komponentów lub produktów.
Wyniki
- Zwiększenie wydajności: Narzędzie umożliwia szybkie przykręcanie dystansów sześciokątnych i złączy wielopinowych, co znacząco skraca czas montażu na linii produkcyjnej.
- Precyzja i powtarzalność: Dzięki precyzyjnym gniazdom oraz kluczom nasadkowym narzędzie zapewnia dokładne ustawienie i montaż elementów w każdym cyklu.
- Bezpieczeństwo ESD: Konstrukcja zgodna z normami ochrony przed wyładowaniami elektrostatycznymi chroni delikatne komponenty elektroniczne, co było kluczowe dla klienta z branży EMS.
Podsumowanie
Projektowanie i budowa narzędzi specjalnych to nasza specjalność. Dzięki precyzyjnym rozwiązaniom takim jak narzędzie do montażu dystansów sześciokątnych pomogliśmy klientowi z branży EMS zwiększyć wydajność produkcji, zapewniając jednocześnie zgodność z wymaganiami ESD. Skontaktuj się z nami, jeśli potrzebujesz spersonalizowanego rozwiązania dla swojej produkcji!
