Problem:
Klient zgłosił problem związany z testowaniem płytek PCB, gdzie moduł testowany wymagał chwilowego poddania działaniu pola magnetycznego podczas procedury testowej. W tradycyjnych rozwiązaniach brakowało mechanizmu pozwalającego na precyzyjne i powtarzalne wystawienie płytki na działanie pola magnetycznego, co wpływało na dokładność i niezawodność wyników testów.
Rozwiązanie:

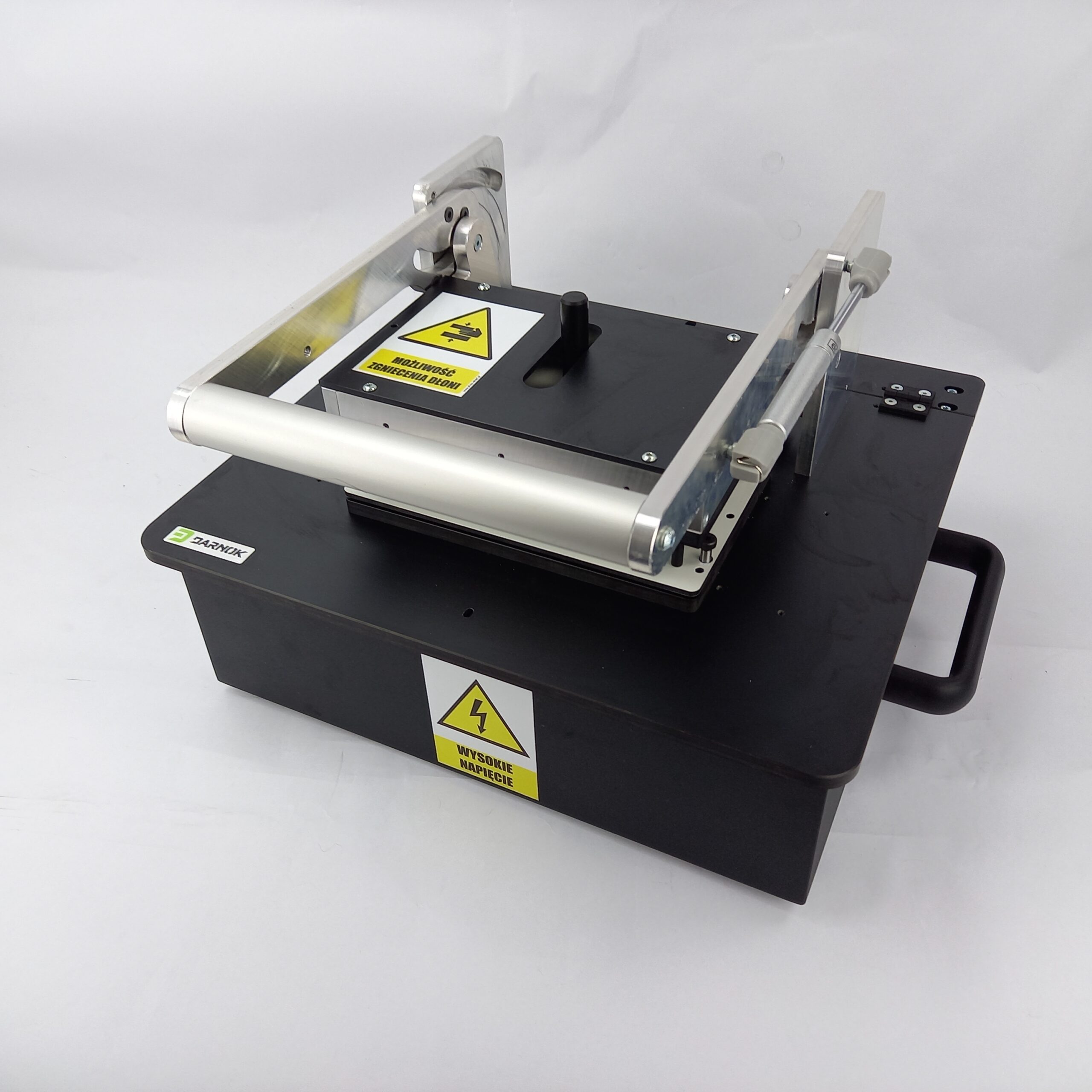

Naszym rozwiązaniem było zaprojektowanie specjalistycznego testera igłowego, wyposażonego w mechanizm umożliwiający operatorowi kontrolowane oddziaływanie pola magnetycznego na testowany moduł. Widoczna na testerze gałka umożliwia przesuwanie magnesu neodymowego w odpowiedniej odległości od płytki PCB, zapewniając pożądane pole magnetyczne tylko w określonych momentach testu.
Igły testera trafiają precyzyjnie w odpowiednie punkty testowe na płytce PCB, zapewniając stabilny i niezawodny kontakt elektryczny, co jest kluczowe dla prawidłowego przeprowadzenia testu i uzyskania dokładnych wyników.
Realizacja:
Projekt został zrealizowany na adapterze DARNOK SPEED o rozmiarze L 1313. W celu spełnienia wymagań klienta, tester został wyposażony w:
- Precyzyjny mechanizm igłowy umożliwiający trafienie w kluczowe punkty testowe.
- Ruchomy magnes neodymowy, którego pozycję można regulować manualnie za pomocą gałki, co pozwala na momentalne wprowadzenie pola magnetycznego podczas testu.
- Stabilną konstrukcję, która zapewnia powtarzalność i niezawodność wyników testów.
Nasza Rola:
Specjalizujemy się w projektowaniu i budowie testerów dostosowanych do specyficznych potrzeb klientów. Nasze urządzenia są opracowywane na zamówienie, z uwzględnieniem indywidualnych wymagań procesów testowych, co pozwala na osiągnięcie wysokiej precyzji i skuteczności.
Dzięki naszym kompetencjom i elastycznemu podejściu, stworzyliśmy tester, który nie tylko spełniał potrzeby klienta, ale również podniósł jakość i niezawodność testowania płytek PCB, eliminując problem z kontrolą pola magnetycznego w procesie testowym.
